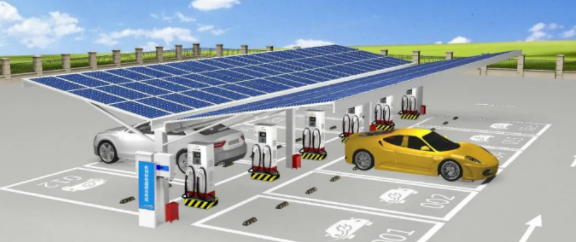

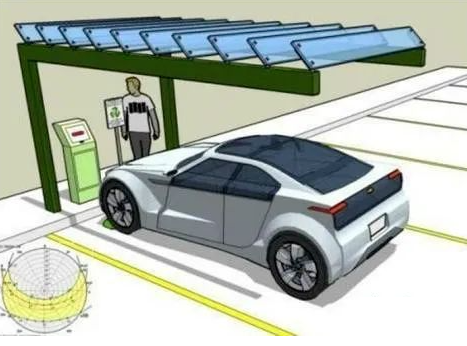

光儲沖系統有光伏系統、儲能系統、充電系統三大部分組成。并將光伏發電系統與車棚建筑有機結合，實現從被動節能到主動產出能源的轉變，有效降低建筑投資成本約20%。這一綜合能源系統深度融合傳統工業技術與物聯網技術，全面配置智能配電設備，實現配電網設備間的全面互聯、互通和用電數據的精準采集。依托智能化系統平臺對整個配電系統進行實時監控和運行質量的有效管理，實現配電網的全面感知、數據融合和智能應用。

光儲沖系統有并離網和離網市電補充倆種方式，

1、光儲沖并離網系統介紹

光儲充并離網系統解決方案采用了交流母線供電的架構，儲能和充電樁全部接到電網380V/220V低壓側。方案設計，一、采用了‘分散布置、集中控制’方式進行規劃和建設，充分利用現有資源進行建設；二、采用磷酸鐵鋰電池作為儲能介質，它的安全可靠性強、能量密度高、充放電速率快、使用壽命長；三、采用儲能電站接入源網荷系統，利用儲能設備運行狀態快速轉化的能力，實現儲能設備從‘負荷’向‘電源’的毫秒級轉變。

其中，光伏通過充電樁為電動車充電，自發自用，余電上網；在夜間電價低谷時刻，市電為儲能充電，在電價峰值時刻，儲能系統放電，通過充電樁為電動車充電，通過能量管理系統調節微電網內部電力消納?？刹㈦x網切換，當市電停電時儲能系統能夠脫網，實現脫網微網運行給項目的終端負載供電及應急備用充電樁作為后備電源應急供電，以及電網停電情況下給電動車應急充電。

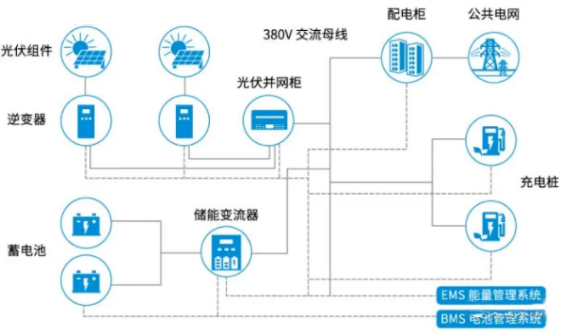

光儲沖并離網系統圖如下：

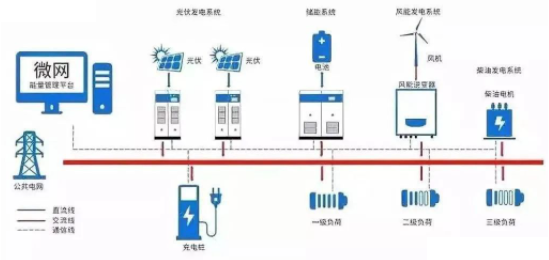

2、光儲沖離網市電補充系統介紹

光儲充離網市電補充系統解決方案采用了直流母線供電的架構，直流母線主要為直流樁提供充電電能，通過DC/DC充電模塊將直流母線上的直流電變換為與新能源汽車充電的匹配電壓范圍。直流母線電能可來源于電網、光伏發電系統與儲能系統，分別采用AC/DC雙向變流器、光伏MPPT控制器、DC/DC雙向變流器進行電能變換。充電、儲能與光伏發電共用直流母線，光伏發出的電直接用于儲能和電動汽車充電，儲能放出的電直接用于電動汽車充電，減少了電能變換環節，提高了系統效率。

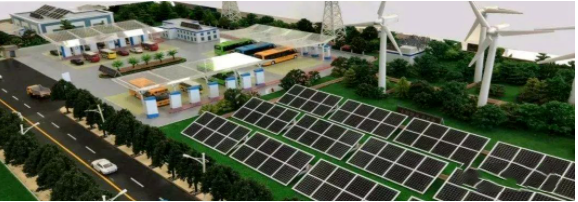

應用場景：

1、適用于電動汽車充換電站、各類停車場、住宅小區、商業中心等場所，

2、需要不間斷供電的政府部門、銀行金融軍事等要害部門，

3、大專院校、科研院所等，

4、車站、碼頭、機場、臨時場館，

5、供電不穩定的工況企業、商務中心等，

6、需要具備“黑啟動”功能的發電站，

7、需要夜間儲能的風電場、核電站，

8、太陽能、風能多能互補系統，

光儲沖系統在系統效率和性能優化方面，具有以下特點：

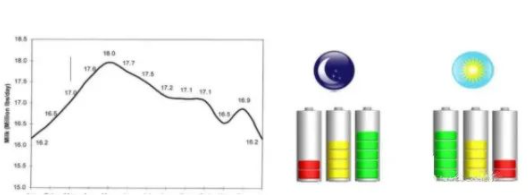

1、光儲充一體化系統，不僅能有力支撐城際充電網絡布局，還借助光儲充的技術特性參與電網調峰調頻、削峰填谷等輔助服務。削峰填谷，創造高收益。儲能系統充分發揮存儲能量和優化配置的功能，在夜間用電低谷時充電并存儲起來，在白天用電高峰時釋放給充電樁，為電動汽車充電，一方面緩解了充電高峰時充電樁大電流充電對區域電網的沖擊，另一方面通過峰谷差價，給項目帶來了非常高收益。

2、“光儲充”系統的“中樞神經”：能量管理系統。能量管理系統對系統內各個單元能量按優的原則進行分配，可以實現設備監控、能量統計分析、能量管理、儲能調度、事件告警、報表管理等功能。充分打通源側、網側、荷側、儲側數據信息，精準控制電源資源、儲能資源和用電負荷，解決清潔能源消納問題，優化系統能量管理水平，實行區域電網削峰填谷，實現區域電網安全效益雙提升。

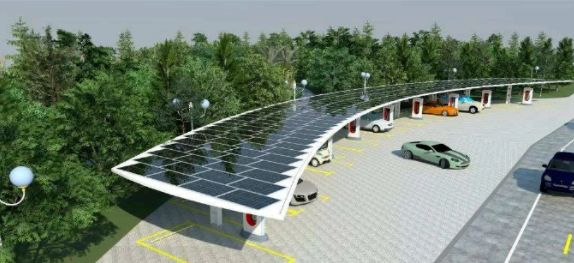

3、光儲充一體化系統能夠通過光伏發電后存儲電能，光伏、儲能和充電設施形成了一個微網，根據需求與公共電網智能互動，并可實現并網、離網兩種不同運行模式。不僅實現了清潔能源供電，還能緩解大功率、容性、感性負載（如充電樁）大電流充電時對區域電網的沖擊。

“光儲充”系統的“中樞神經”：能量管理系統介紹

1、能量管理，通過對配電網內的發電設備和用電負荷進行實時監測，結合電價和充電需求，進行智能充電控制。

2、設備狀態監測，通過各種先進的傳感技術、數字化技術、嵌入式計算機技術、廣域分布的通信技術、在線監測技術以及故障診斷技術實現各充電站設備運行狀態的實時感知、監視、分析、預測、故障診斷和評估。變計劃?rùn)z修為狀態檢修，提高設備的利用率。

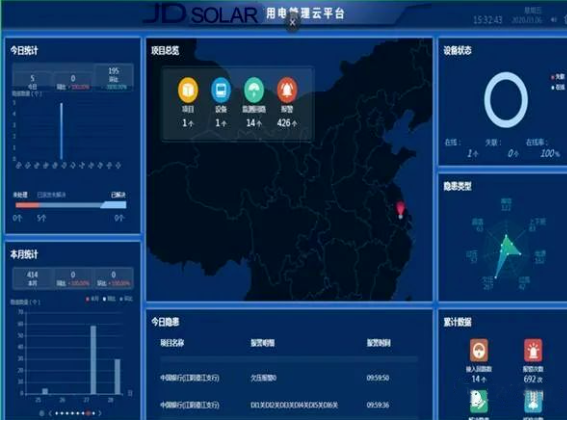

3.、客戶端手機APP，客戶端手機APP可以接入智慧云平臺，實現客戶與智慧云平臺的互聯互通，實現充電樁搜索、充電引導、賬戶查詢等功能。

4、數據分析，通過智慧云平臺，連接并管理充電站、充電網絡、儲能與光伏站，利用大數據分析了解充電需求，進行充電網絡的規劃。

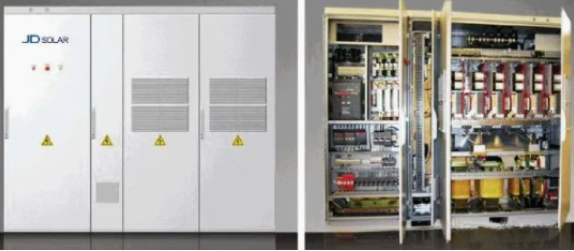

5、雙向變流器

雙向變流器支持并網和孤網運行模式。并網運行時可按照四象限獨立控制有功和無功，實現對波動性間歇性電源輸出功率的平抑，滿足調度和穩定要求。孤網運行時，可為孤網內的負荷提供穩定的電壓和頻率，并可防止過功率放電。

雙向變流器具備完備的保護功能，在各種故障情況下能保護變流器的安全。具備完善的自檢功能，能對其二次控制回路的開入、開出、CPU進行自檢，對三相電網電壓相序等外部電流量進行檢查，以防止硬件損壞、接線錯誤等引起的工作異常。

雙向變流器具有的保護功能包括：IGBT模塊過流保護、直流母線過壓保護、直流過/欠壓保護、直流過流保護、輸入反接保護、短路保護、交流過/欠壓保護、交流過/欠頻保護、交流過流保護、相序反接保護、過載保護、過溫保護和三相不平衡保護等。

6、光儲充微網能量監控系統(ESMS)

光儲充微網能量監控系統(ESMS)對微網系統中所有發電、充電、變流器、儲能等設備、以及相關的環境、告警傳感器等進行集中監控和管理。ESMS監控系統，通過智能化數據采集及傳輸模塊進行設備信息、傳感器狀態等的采集;與此同時，ESMS監控系統軟件還可實現設備告警的及時短信、微信通知功能，以便客戶及時處理相關故障。用戶可以通過WEB瀏覽器在網絡內隨時、隨地進行設備信息的查看。

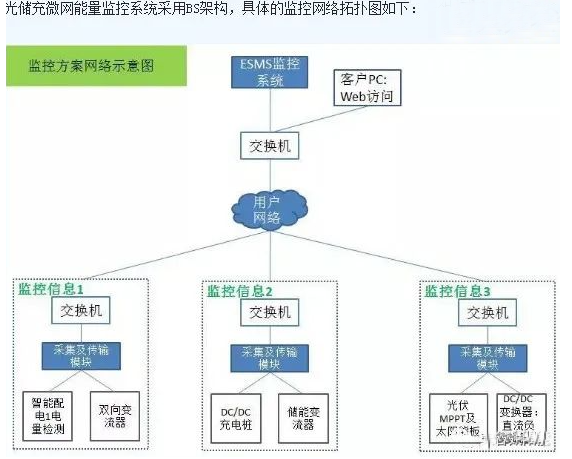

光儲充微網能量監控系統主要功能介紹：

1)微電網整體運行狀況、運行數據的檢測

2)光伏設備、儲能設備、充電樁等設備運行數據和狀態的檢測

3)能量系統當前能量流動信息展示

4)故障管理

5)電能耗費、新能源使用、節能數據等的統計、分析

6)用戶管理、權限管理

7)重要告警短信、微信推送管理等

光儲充能量監控系統主要特點介紹如下：

1)軟件模塊化設計、擴展柔性

2)頁面數據可視化技術

實時數據的數據展示&圖形化數據展示

數據可視化時間長度可選

3)權限管理

多用戶管理

不同角色用戶的權限管理

不同用戶管理設備的分配等

4)安裝使用維護簡單

基于IP網、標準網線連接、WEB遠程訪問、集中管理

可自動和采集及傳輸模塊進行連接和管理

5)具有強大的接入能力

整個光儲充電站的運行狀態、電壓、電流、溫度、相關管理機房安全信息(煙、門、水、紅外等)的監控等都可涵蓋。

6)使得監控系統只占用一個IP地址，節省網絡資源，也使得監控系統簡單，易操作人性化。
